1. 概述

这是一个序列总结文档。

• 第1节 安装etcd 中，在CentOS7上面安装etcd。
• 第2节 单节点运行etcd 在单节点上面运行etcd。
• 第3节 三节点部署etcd集群 在三节点上面部署etcd集群，并为etcd配置了一些快捷命令。
• 第4节 etcd TLS集群部署 在三节点上面部署etcd集群，并开启TLS协议的加密通讯。
• 第5节 etcd角色权限控制 在三节点上面部署etcd TLS集群的基础上，开启角色控制。详细可参考 https://etcd.io/docs/v3.5/demo/ 。
• 第6节 etcd证书过期处理，在etcd证书过期后，etcd相关命令行都操作不了，讲解如何处理这个问题。
• 第7节 etcd配置文件, 通过etcd配置文件来配置相关参数，然后启动etcd服务。
• 第8节 etcd可视化工具, 介绍一款好用的etcd可视化工具etcd-workbench。

1.1 VirtualBox虚拟机信息记录

学习etcd时，使用以下几个虚拟机:

序号	虚拟机	主机名	IP	CPU	内存	说明
1	ansible-master	ansible	192.168.56.120	2核	4G	Ansible控制节点
2	ansible-node1	etcd-node1	192.168.56.121	2核	2G	Ansible工作节点1
3	ansible-node2	etcd-node2	192.168.56.122	2核	2G	Ansible工作节点2
4	ansible-node3	etcd-node3	192.168.56.123	2核	2G	Ansible工作节点3

后面会编写使用ansible部署etcd集群的剧本。

操作系统说明：

[root@etcd-node1 ~]# cat /etc/centos-release
CentOS Linux release 7.9.2009 (Core)
[root@etcd-node1 ~]# hostname -I
192.168.56.121 10.0.3.15
[root@etcd-node1 ~]#

1.2 准备工作

参考第7节 etcd配置文件, 通过etcd配置文件来配置相关参数，然后启动etcd服务。

在三个节点上面使用start_by_config.sh启动etcd服务。

[root@etcd-node1 ~]# cd /srv/etcd/node
[root@etcd-node1 node]# ls
config     logs       openssl.conf       start_by_config.sh  start.sh
data.etcd  nohup.out  start_auto_ssl.sh  start_no_ssl.sh     stop.sh
[root@etcd-node1 node]# ./start_by_config.sh
[root@etcd-node1 node]# nohup: appending output to ‘nohup.out’

[root@etcd-node1 node]#

启动后，查看etcd集群状态：

[root@etcd-node1 ~]# ech
+-----------------------------+--------+------------+-------+
|          ENDPOINT           | HEALTH |    TOOK    | ERROR |
+-----------------------------+--------+------------+-------+
| https://192.168.56.121:2379 |   true | 1.226138ms |       |
| https://192.168.56.123:2379 |   true | 1.153493ms |       |
| https://192.168.56.122:2379 |   true |  753.212µs |       |
+-----------------------------+--------+------------+-------+
[root@etcd-node1 ~]# ecm
+------------------+---------+-------+-----------------------------+-----------------------------+------------+
|        ID        | STATUS  | NAME  |         PEER ADDRS          |        CLIENT ADDRS         | IS LEARNER |
+------------------+---------+-------+-----------------------------+-----------------------------+------------+
| a7d7b09bf04ad21b | started | node3 | https://192.168.56.123:2380 | https://192.168.56.123:2379 |      false |
| d553b4da699c7263 | started | node2 | https://192.168.56.122:2380 | https://192.168.56.122:2379 |      false |
| e14cb1abc9daea5b | started | node1 | https://192.168.56.121:2380 | https://192.168.56.121:2379 |      false |
+------------------+---------+-------+-----------------------------+-----------------------------+------------+
[root@etcd-node1 ~]# ecs
+-----------------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
|          ENDPOINT           |        ID        | VERSION | DB SIZE | IS LEADER | IS LEARNER | RAFT TERM | RAFT INDEX | RAFT APPLIED INDEX | ERRORS |
+-----------------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
| https://192.168.56.121:2379 | e14cb1abc9daea5b |  3.5.18 |   25 kB |     false |      false |        23 |        974 |                974 |        |
| https://192.168.56.122:2379 | d553b4da699c7263 |  3.5.18 |   25 kB |      true |      false |        23 |        975 |                975 |        |
| https://192.168.56.123:2379 | a7d7b09bf04ad21b |  3.5.18 |   25 kB |     false |      false |        23 |        976 |                976 |        |
+-----------------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
[root@etcd-node1 ~]#

可以看到命令正常执行，说明etcd服务正常！

1.3 下载ca证书等文件

从服务器端下载之前配置的一些ca证书和签名文件等。主要是以下三个文件：

• ca.crt
• node1.crt
• node1.key

[root@etcd-node1 ~]# cd /etc/etcd/ssl
[root@etcd-node1 ssl]# ll
total 20
-rw-r--r-- 1 root root 1090 Apr  6 22:47 ca.crt
-rw-r--r-- 1 root root  977 Apr 12 22:19 client.crt
-rw-r--r-- 1 root root 1675 Apr  6 23:19 client.key
-rw-r--r-- 1 root root 1038 Apr 12 22:19 node1.crt
-rw-r--r-- 1 root root 1675 Apr  6 22:58 node1.key
[root@etcd-node1 ssl]#

可以使用sz命令将这三个文件下载到电脑本地。

2. etcd工具介绍

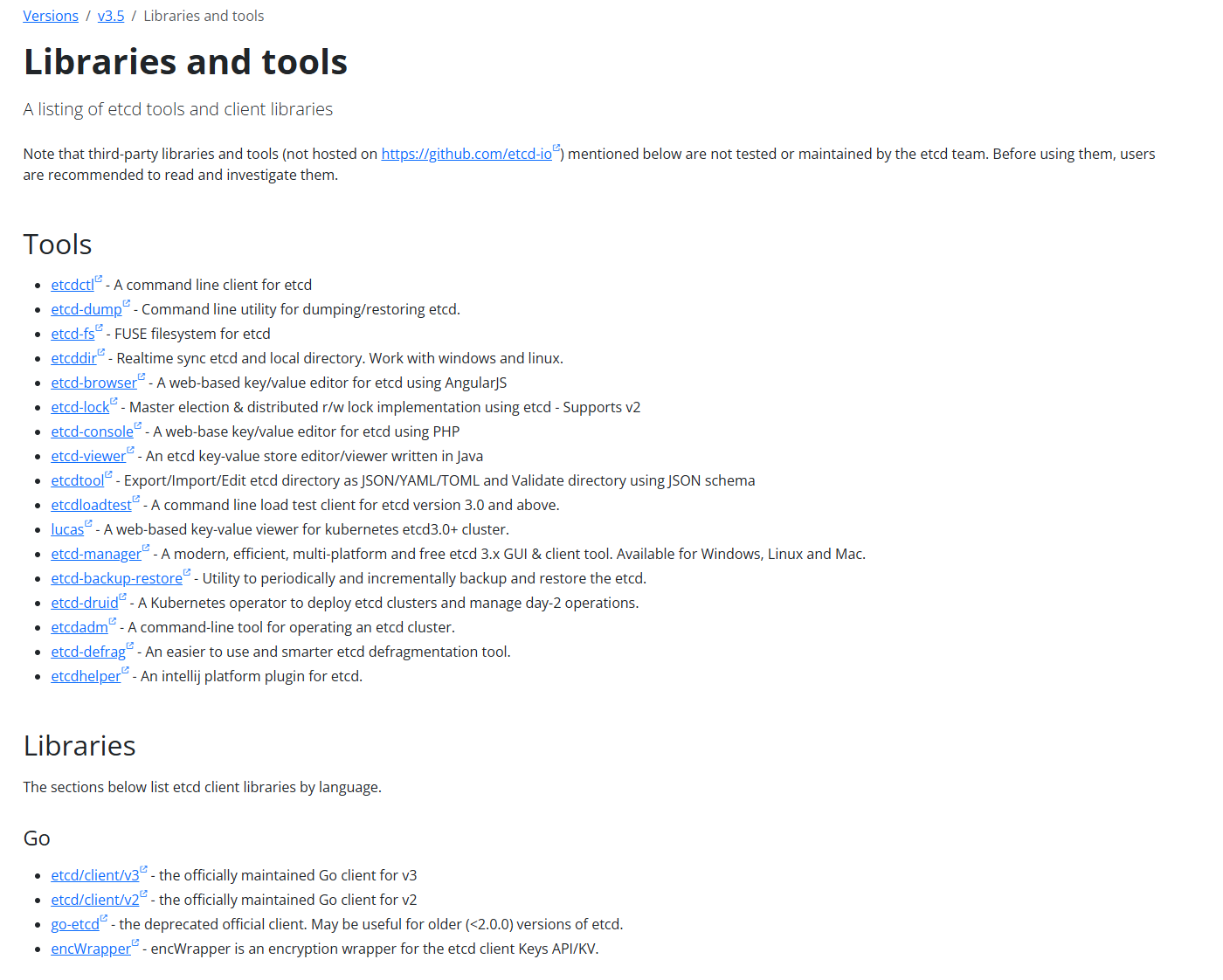

在https://etcd.io/docs/v3.5/integrations/罗列了etcd相关的库和工具：

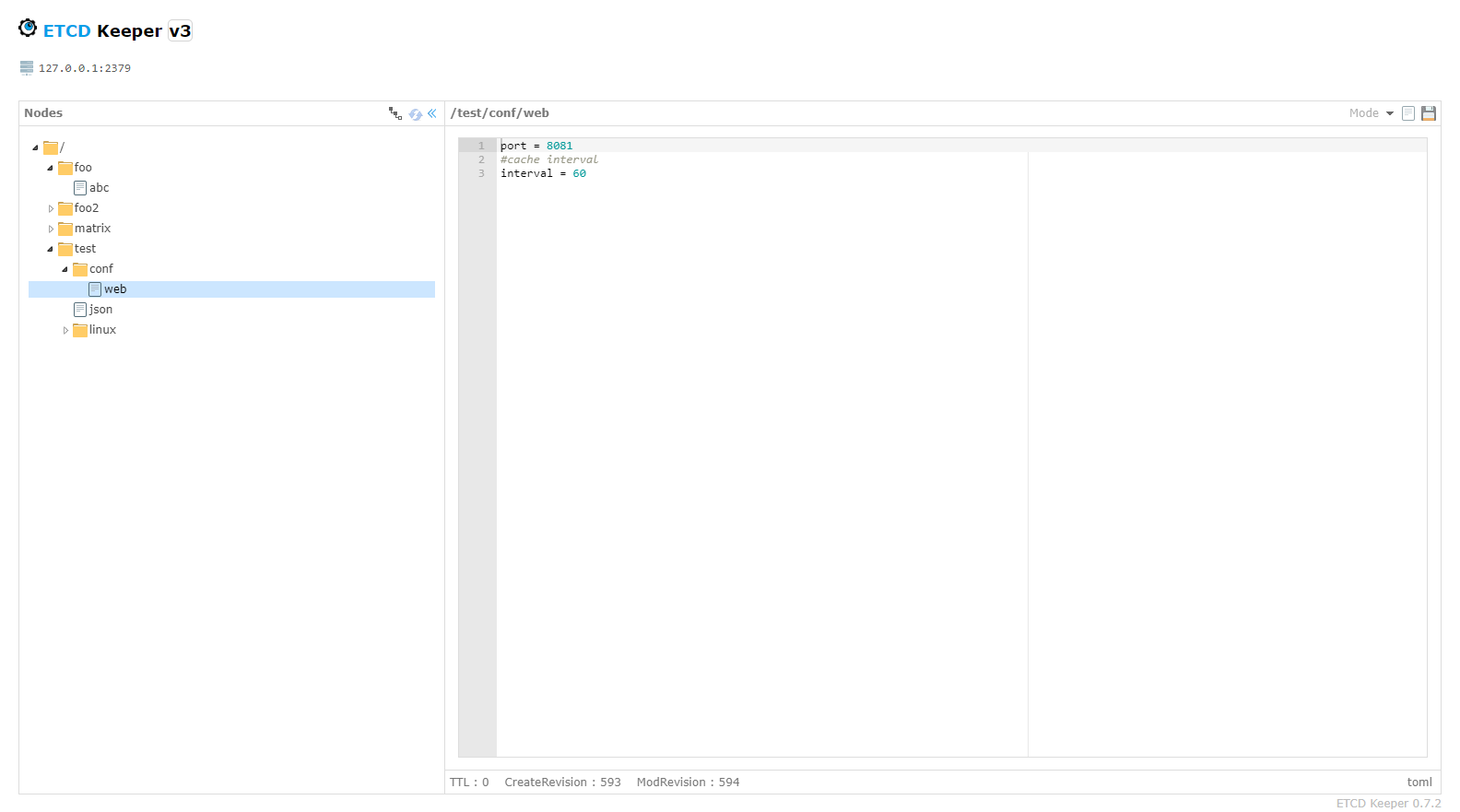

以前用过一款etcd可视化工具etcdkeeper: https://github.com/evildecay/etcdkeeper

界面相对简单，没有角色和用户管理。

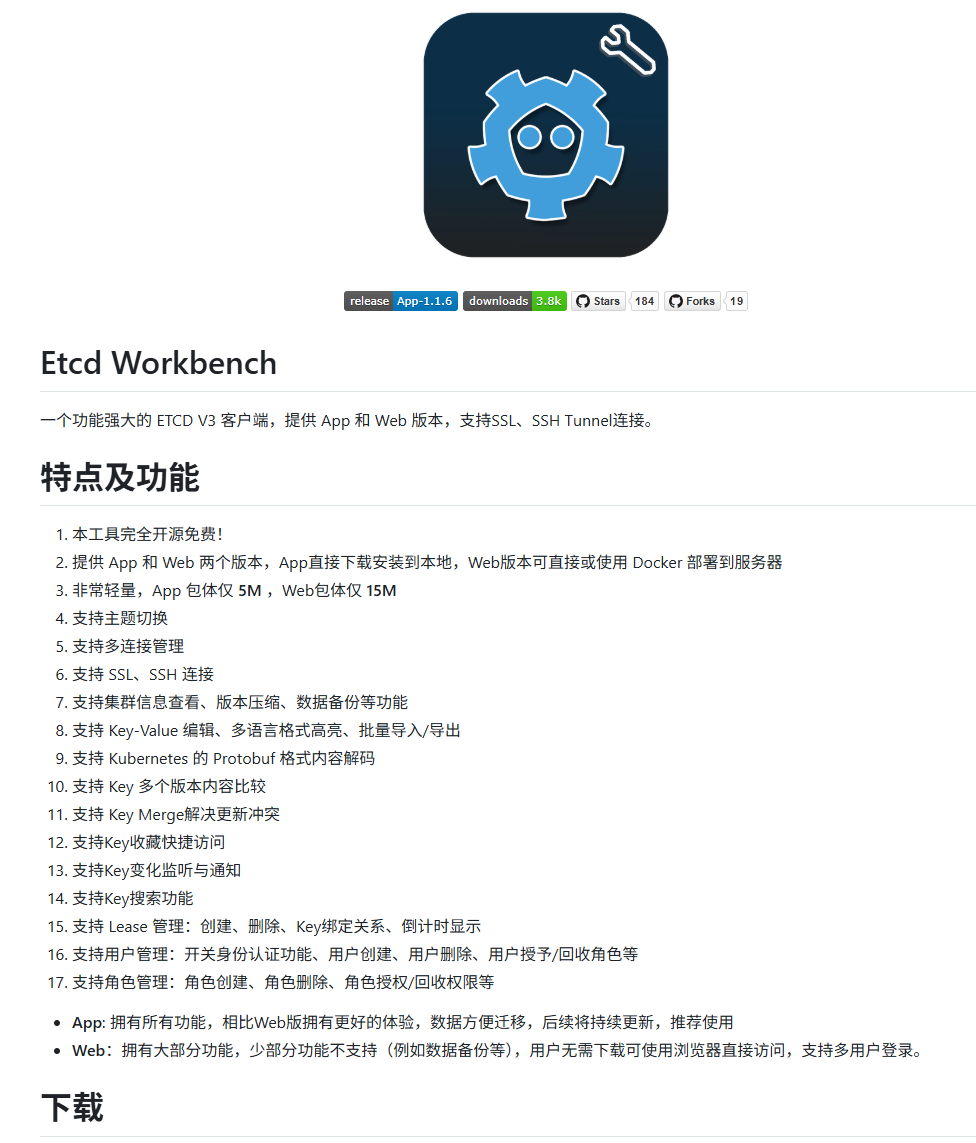

最近发现一款不错的etcd可视化工具 Etcd Workbench 详细可参考 etcd-workbench一款免费好用的ETCD客户端，支持SSHTunnel、版本对比等功能

可参考官方中文介绍 https://github.com/tzfun/etcd-workbench/blob/master/README_ZH.md

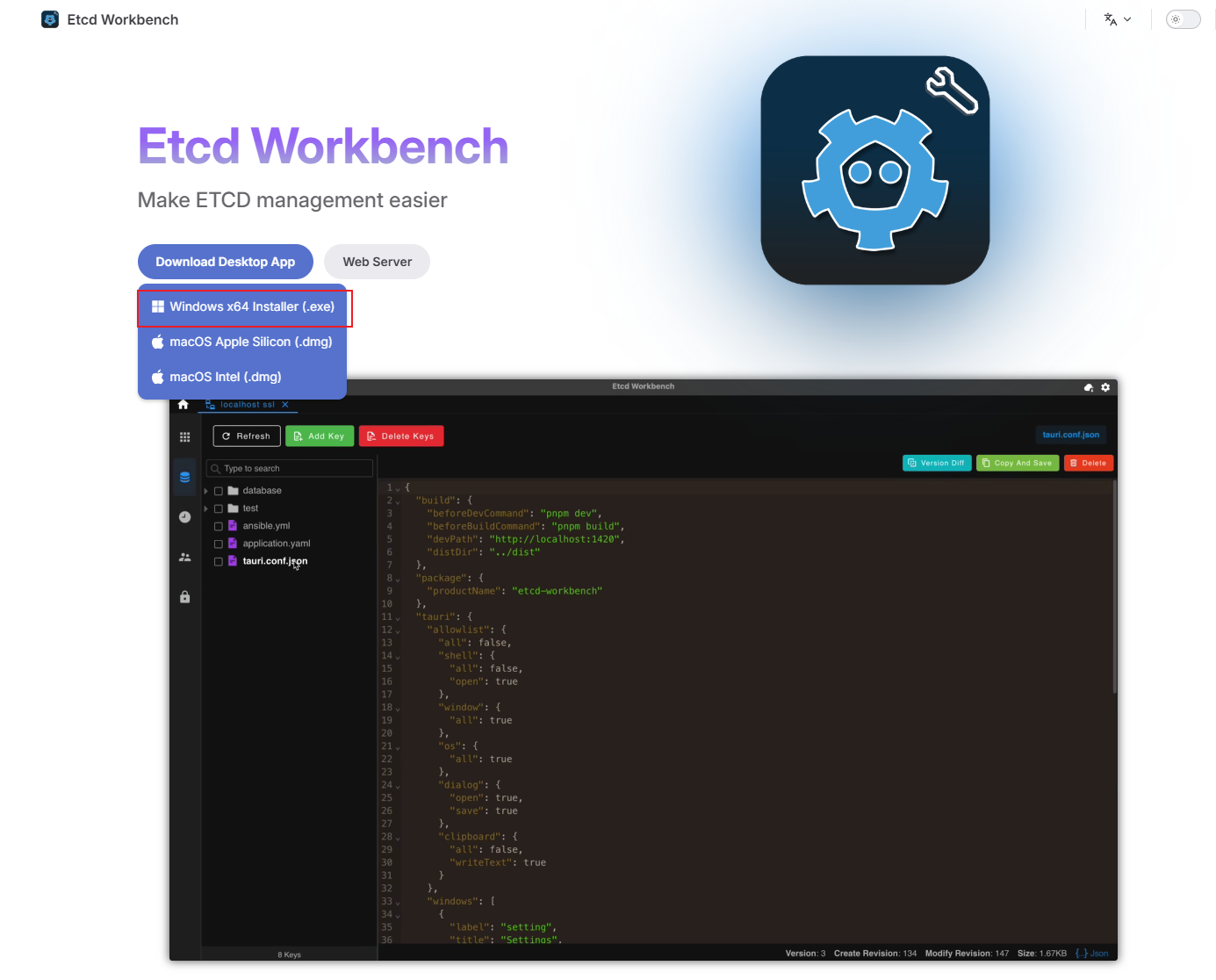

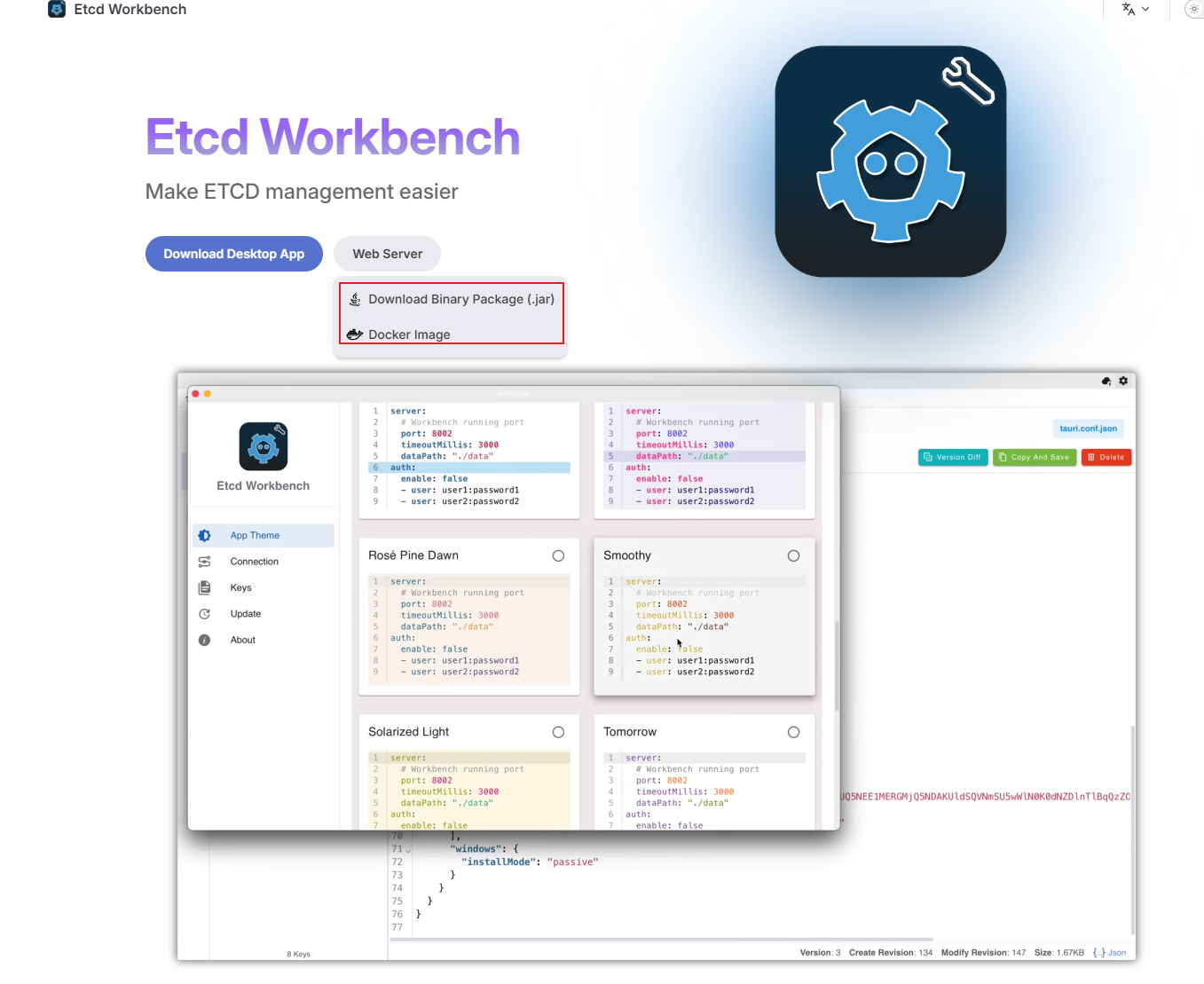

在这个页面 https://tzfun.github.io/etcd-workbench/ 可以下载etcd workbench的桌面app或者web服务用的jar包：

windows系统直接双击下载下来的etcd-workbench-1.1.6-windows-x86_64.exe之类的安装包，安装桌面app即可。

2.1 桌面app的使用

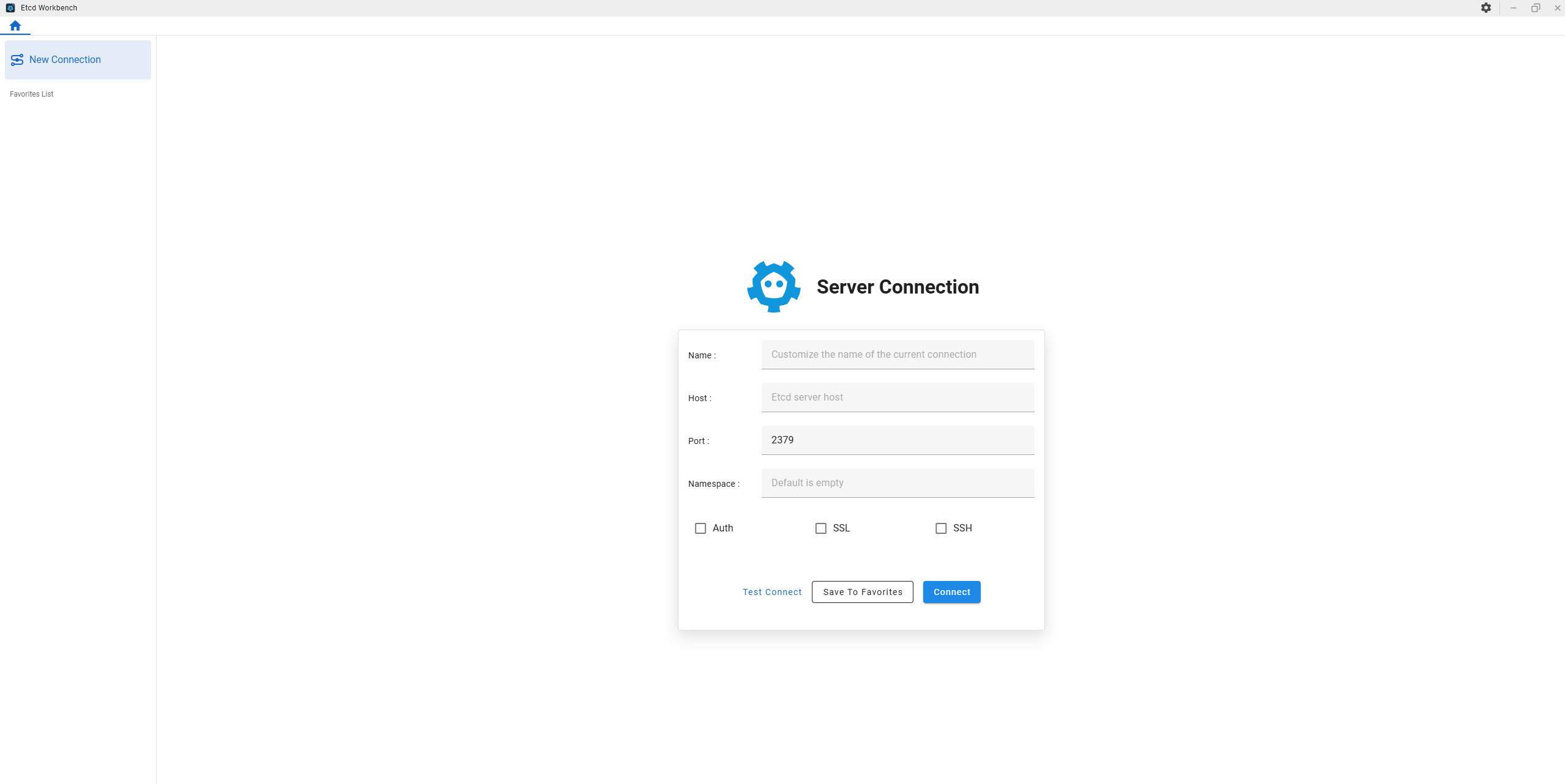

双击桌面的快捷图标“Etcd Workbench”，此时会打开Etcd Workbench 桌面app:

此时，因为没有任务etcd服务器连接，需要我们手动配置一下etcd服务器信息。

此时，需要输入etcd服务器相关信息：

• Name，etcd服务器的名称，如etcd_192.168.56.121，带一个IP信息，便于区分不同的etcd服务。
• Host，etcd服务器的主机信息，此处就填写第一个节点的IP、192.168.56.121。
• Port，端口保持默认的2379即可。
• Namespace，可理解为查询的键的前缀，可以保持默认为空即可。

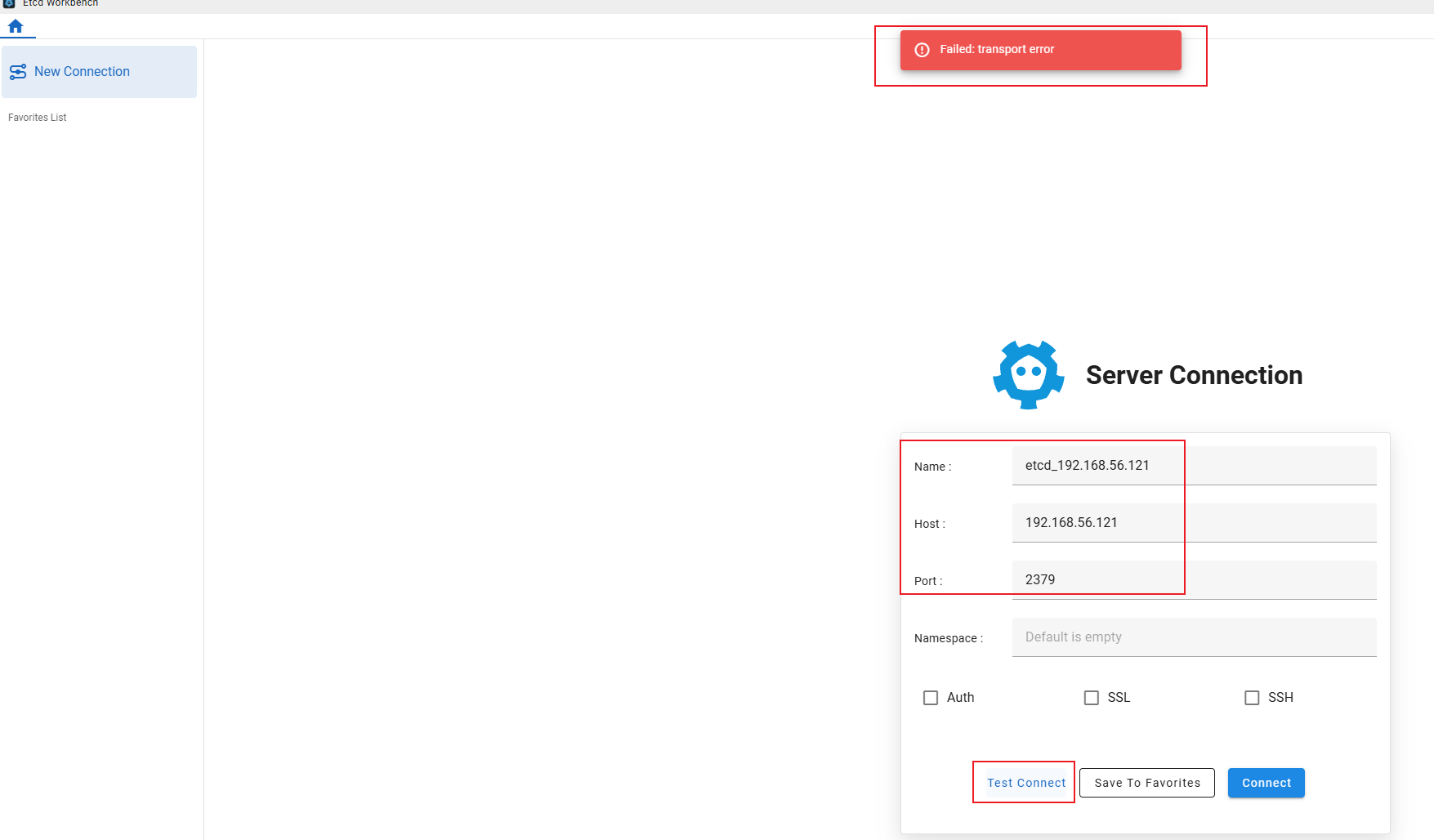

此时点下方的“Test Connect”测试连接，可以发现会报异常：

下方有三个勾选框，Auth、SSL和SSH。三个位置作用不一样。

2.1.1 Auth用户认证

勾选Auth框，就可以设置认证的用户和密码信息。

此处账号和密码信息，可以参考之前第5节 etcd角色权限控制 在三节点上面部署etcd TLS集群的基础上，开启角色控制。其中使用了以下命令创建了相关的用户：

[root@etcd-node1 ~]# etcdctl user add root --interactive=false --new-user-password="securePassword"
User root created

# 创建用户,直接在命令行指定用户密码
[root@etcd-node1 ~]# rootetcdctl user add appA_user --interactive=false --new-user-password="securePassword"
User appA_user created

# 创建用户,直接在命令行指定用户密码
[root@etcd-node1 ~]# rootetcdctl user add appA_readonly_user --interactive=false --new-user-password="securePassword"
User appA_readonly_user created

如果作为管理员，我们就用root这个账号信息和密码，注意，你不应让别人知道你etcd的root账号的密码，此处是测试，使用的密码是securePassword。

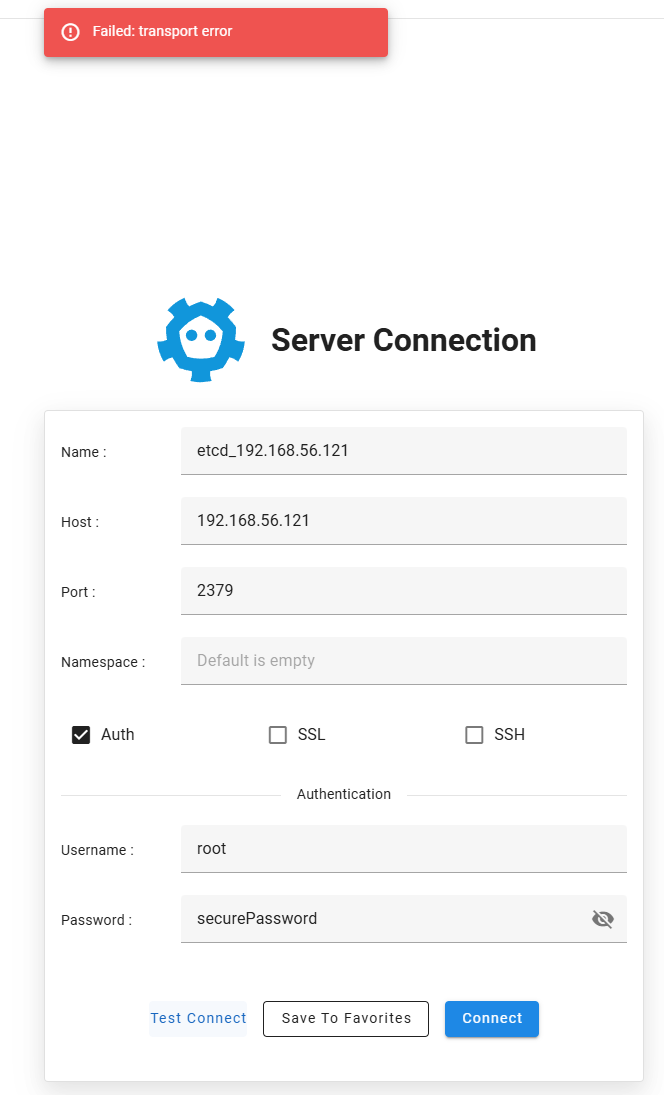

此时，虽然输出了正确的用户名和密码，尝试连接还是报错：

因为我们ETCD服务器开启了SSL认证，必须要设置相关证书才能正常连接。这就是在1.3节中下载相关证书的原因。

2.1.2 SSL认证

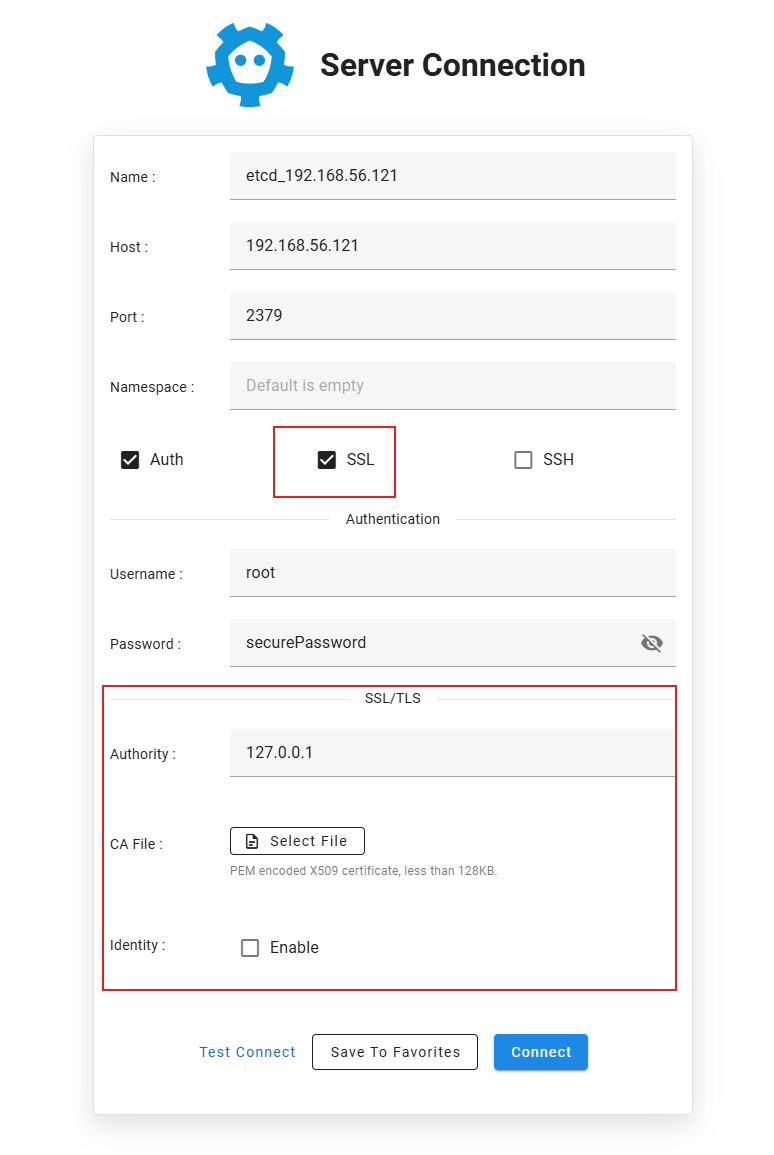

勾选SSL框后，就弹出SSL相关的信息：

此时，需要进行如下操作：

• Authority: 认证中心，填写192.168.56.121。

• CA File：上传CA证书ca.crt。

• Identity： 勾选后面的enable，即启用身份认证。此时会弹出Cert File和Cert Key File需要上传的选项。

• Cert File：选择证书node1.crt。

• Cert Key File： 选择私钥文件node1.key。

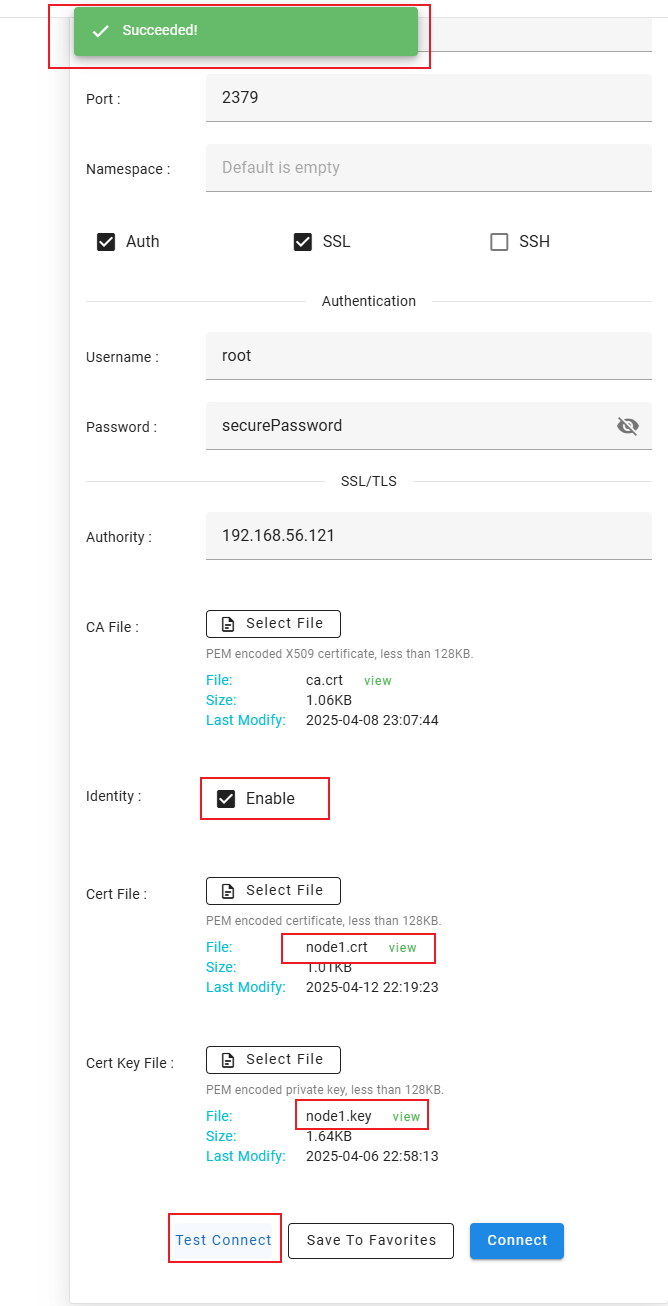

此时测试连接可以看到测试连接成功：

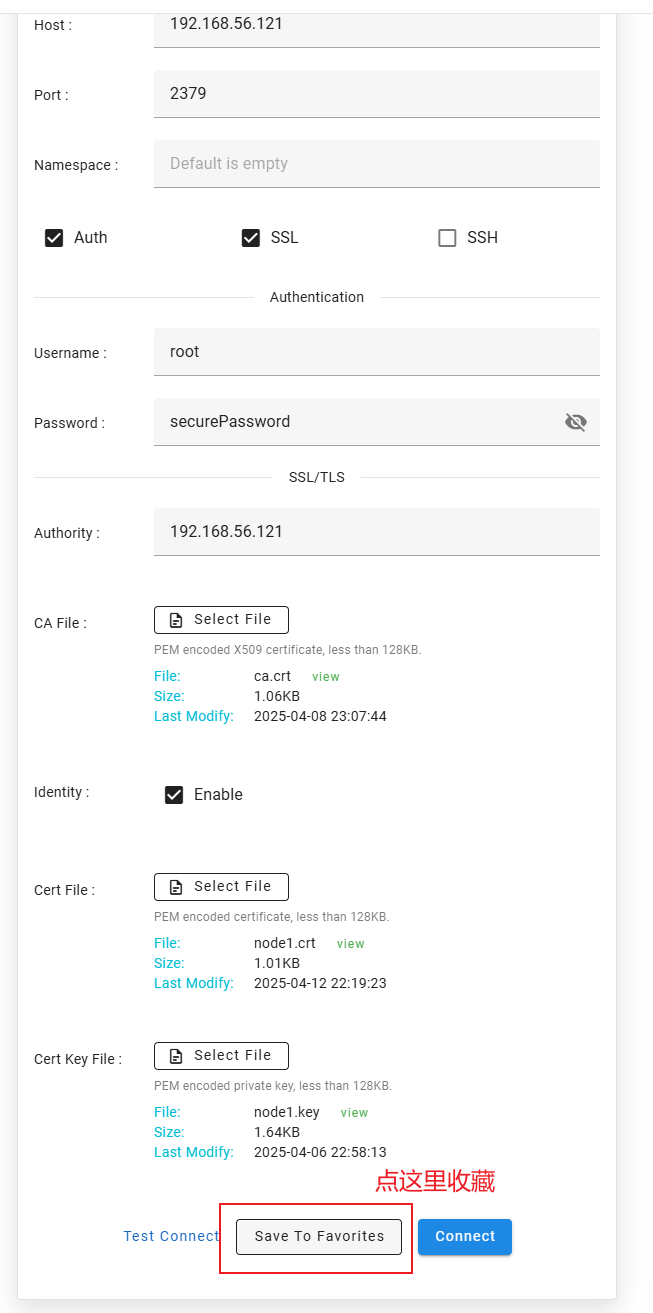

注意，此时一定要点击Save To Favorites收藏该连接，要不然下次打开桌面App后，又要重新输入相关信息，会比较麻烦。

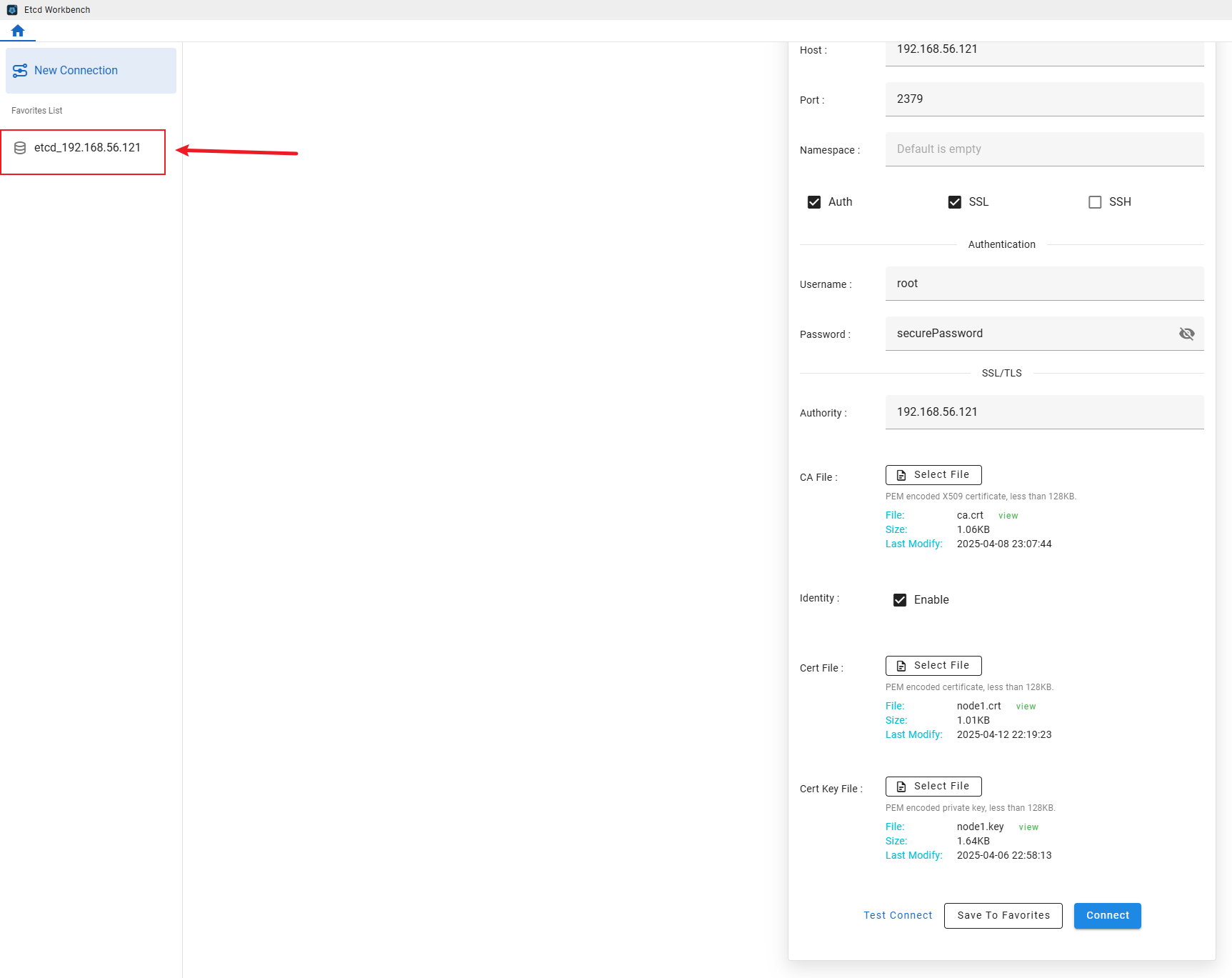

收藏后，左侧就会显示这个收藏的etcd服务器连接：

最后，点击“Connect”就可以连接到etcd服务器了！

2.1.3 app界面说明

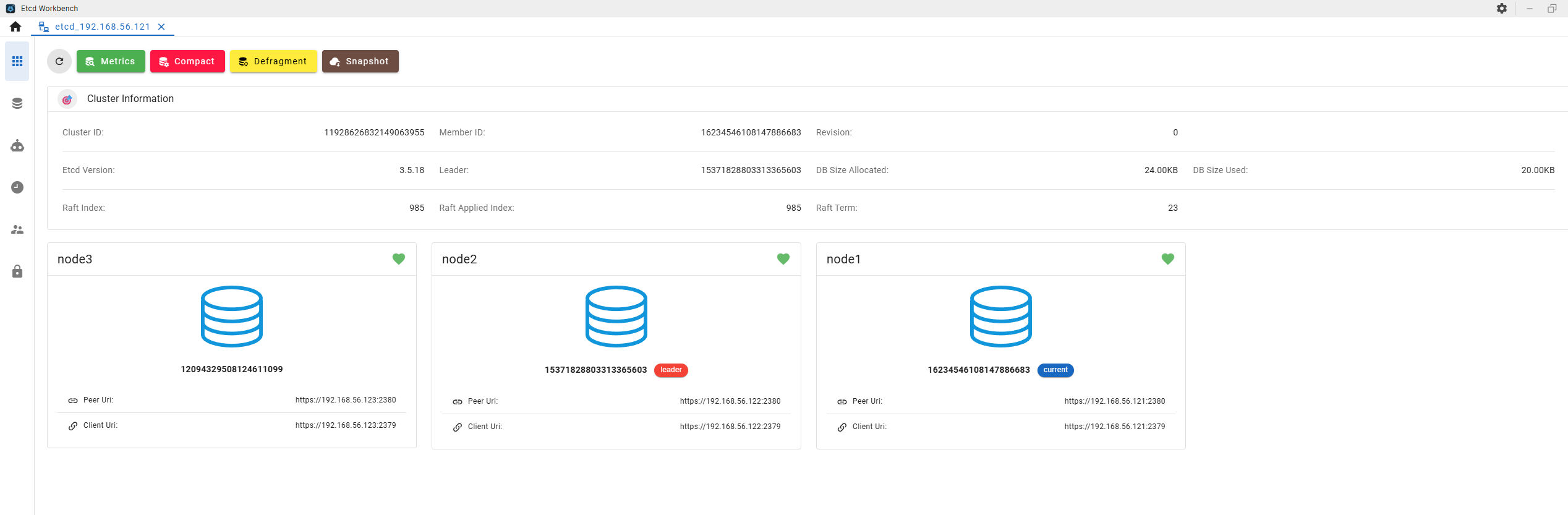

进入到app后，就可以看到etcd集群各节点信息：

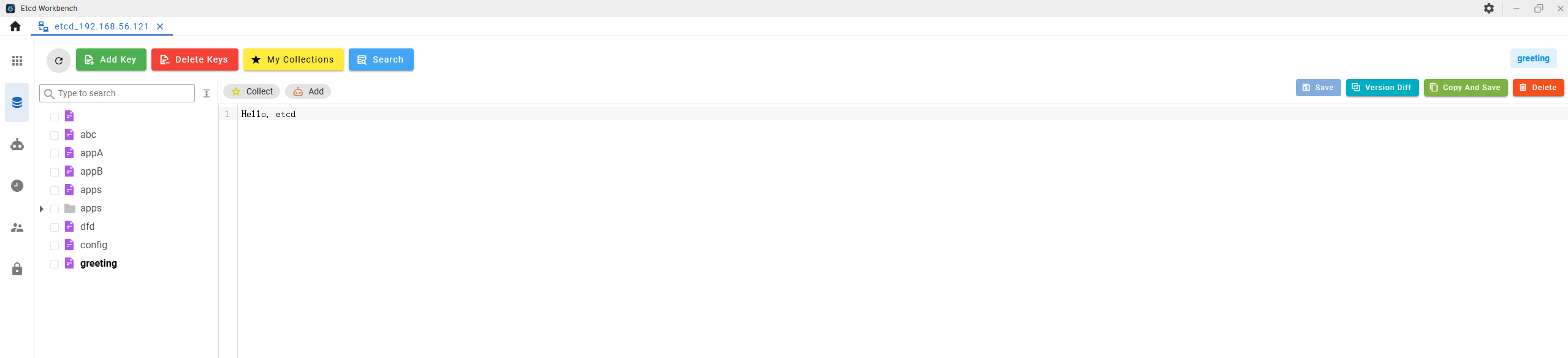

键值信息：

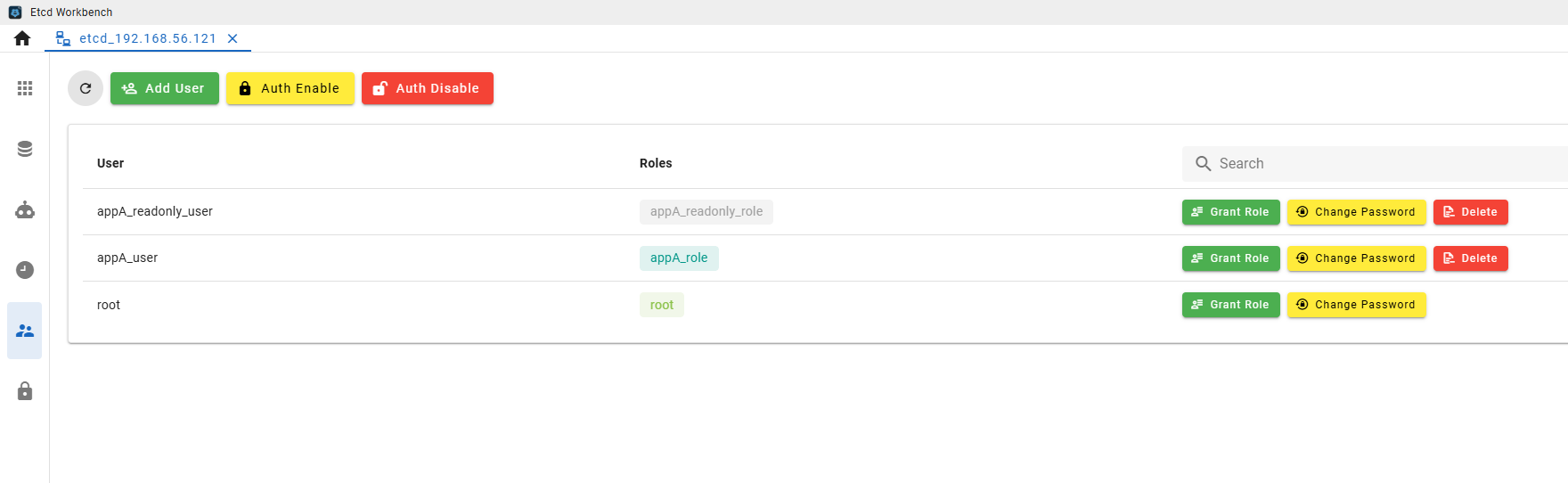

用户管理：

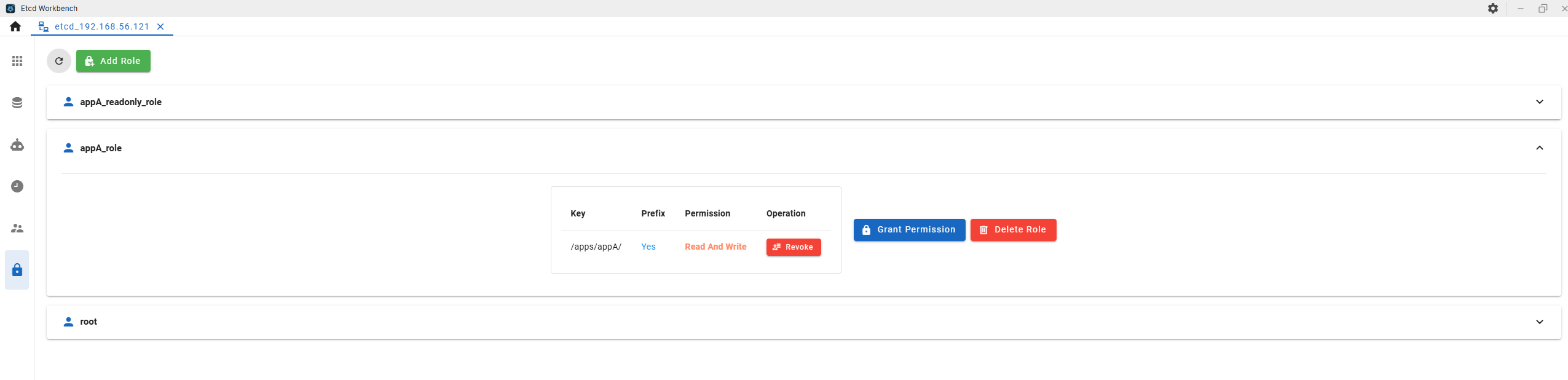

角色管理：

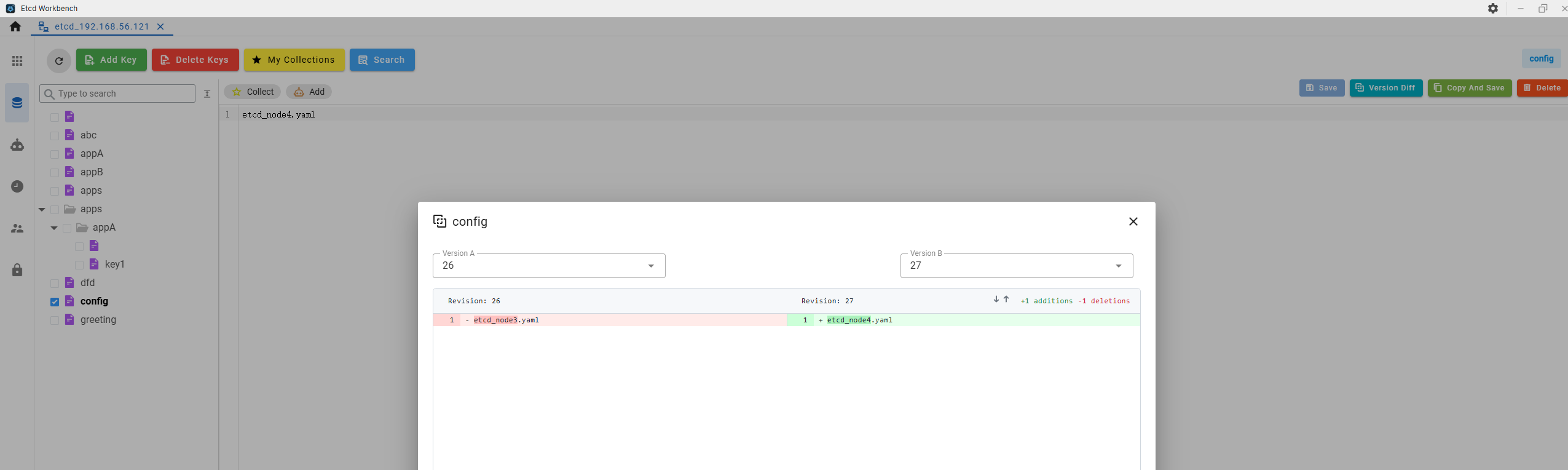

对比不同版本的键值差异：

可以看到，该工具可以非常方便的来管理etcd服务！！

2.2 浏览器web UI的使用

你可以在这个页面https://tzfun.github.io/etcd-workbench/ 下载web使用的jar，并且需要安装jdk 11。

详细参考 https://github.com/tzfun/etcd-workbench-web 。

我下载的是 etcd-workbench-1.1.4.jar。将其上传到/srv/etcd_workbench目录。

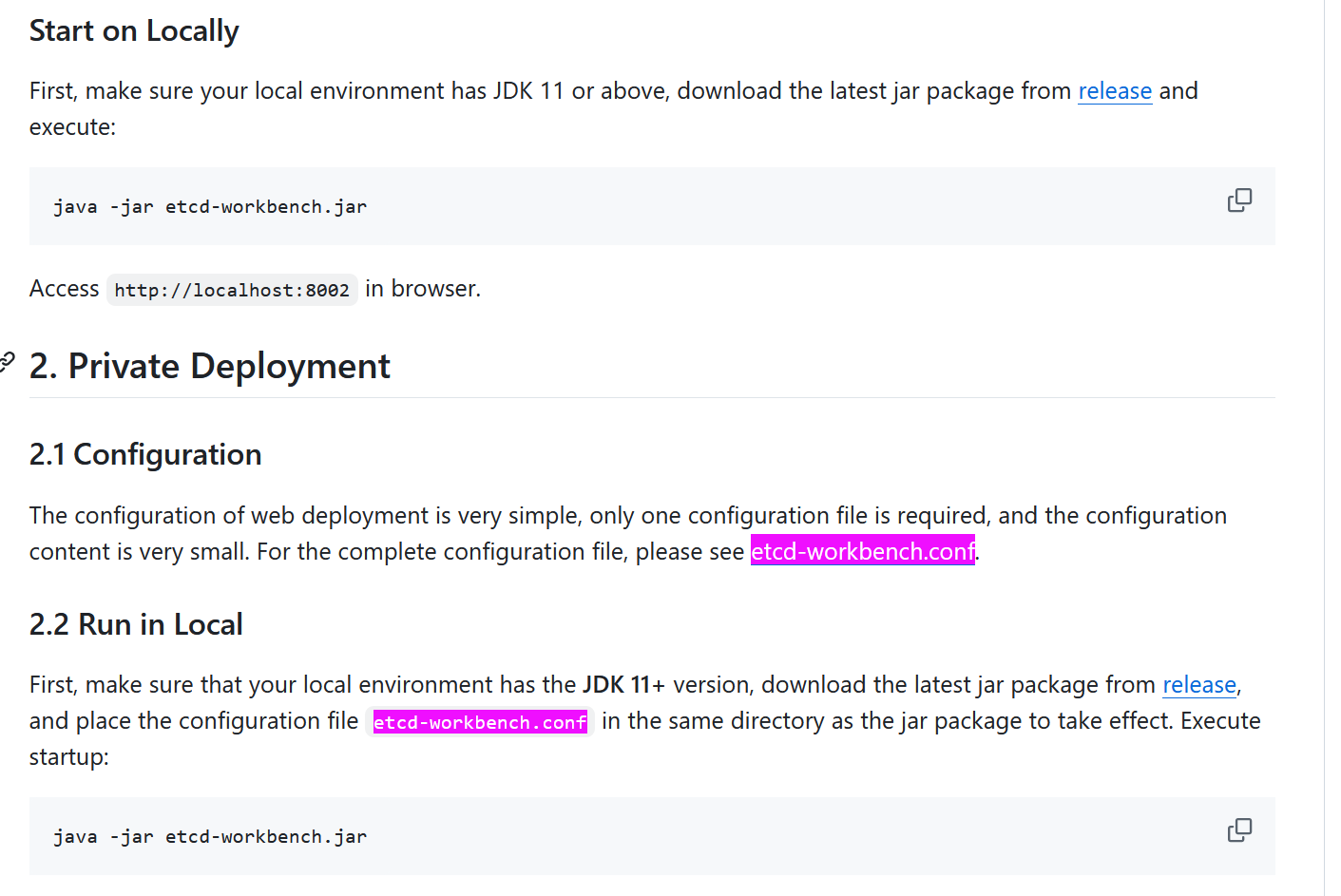

在这里https://github.com/tzfun/etcd-workbench-web/blob/master/server/src/main/resources/etcd-workbench.conf 可以下载官方给的配置文件示例etcd-workbench.conf 。

将编辑好的etcd-workbench.conf也存放在/srv/etcd_workbench目录下。

[root@etcd-node1 ~]# cd /srv/etcd_workbench
[root@etcd-node1 etcd_workbench]# ls -lh
total 15M
-rw-r--r-- 1 root root  15M May 26 22:12 etcd-workbench-1.1.4.jar
-rw-r--r-- 1 root root 2.6K May 31 21:49 etcd-workbench.conf
-rwxr--r-- 1 root root  176 May 31 22:09 start.sh
-rwxr--r-- 1 root root  102 May 31 21:56 status.sh
-rwxr--r-- 1 root root  103 May 31 22:10 stop.sh
[root@etcd-node1 etcd_workbench]# cat etcd-workbench.conf
[server]
# 注意，此配置文件应与 etcd-workbench-*.jar 之类的jar文件(如etcd-workbench-1.1.4.jar)放置在同一目录下
# Configure the port the service will run on.
# workbench WEB服务监听端口，默认8002，建议修改默认值
port = 8003
# Configure the timeout for executing instructions to ETCD server, in milliseconds.
# 链接超时时间，单位毫秒，默认3000毫秒
etcdExecuteTimeoutMillis = 3000
# Configure data storage directory.
# 数据存储目录，默认为 ./data
dataDir = ./data
# If Authentication is turned on, in order to ensure that user data is not easily cracked,
# configure the data signature key to encrypt and protect it. It must be 16 characters.
# 数据加密使用的密钥，为16字符，默认为 etcdWorkbench@*? 建议修改默认值
configEncryptKey = etcdWorkbench@*?
# When heartbeat detection is enabled, the client connection will be released if no operation
# is performed for more than 35 seconds.
#
# When heartbeat detection is turned off, the client connection will be released if no operation
# is performed for more than 2 hours.
#
# It is recommended to enable it, because it can effectively prevent OOM caused by client disconnection attacks.
# 启用心跳检测后，如果持续时间超过35秒没有操作，客户端连接将被释放
# 当心跳检测关闭时，如果超过2小时没有操作，客户端连接将被释放
# 建议启用它，因为它可以有效地防止客户端断开连接攻击引起的OOM。
# 默认值为false, 建议修改为 true
enableHeartbeat = true

[auth]
# If set to true, user must log in to use etcd workbench, and add the user field to configure the user.
# If set to false, all connection data can be used and shared by anyone!!!
# 启用认证功能，默认值为false表示未启动，true表示启动。
enable = true
# If enabled authentication, add username and password with `user` field.
# Supports repeatedly adding multiple `user` fields.
# 指定用户名和密码
user = username1:password1
user = username2:password2

[log]
# Base log level
# 日志级别
level = INFO
# Customize the log level of the specified path.
levels = io.netty:INFO,io.grpc:INFO
# Configure log storage directory.
# 日志文件存储路径
file = ./logs
# Configure log file name.
# 日志文件的名称
fileName = etcd-workbench
# Configure the log file rolling size. When this size is exceeded, a new file will be created to store the log.
# Unit MB
# 指定日志的滚动大小,单位MB. 默认10MB
fileLimitSize = 10
# Support: `std` and `file`
# 日志打印的位置
printers = std,file

[root@etcd-node1 etcd_workbench]#

提前安装一下openjdk依赖：

yum install java-11-openjdk -y

安装完成后，对应的java路径为/usr/lib/jvm/java-11-openjdk-11.0.23.0.9-2.el7_9.x86_64/bin/java，查看java版本信息：

[root@etcd-node1 ~]# /usr/lib/jvm/java-11-openjdk-11.0.23.0.9-2.el7_9.x86_64/bin/java --version
openjdk 11.0.23 2024-04-16 LTS
OpenJDK Runtime Environment (Red_Hat-11.0.23.0.9-2.el7_9) (build 11.0.23+9-LTS)
OpenJDK 64-Bit Server VM (Red_Hat-11.0.23.0.9-2.el7_9) (build 11.0.23+9-LTS, mixed mode, sharing)
[root@etcd-node1 ~]#

编写启动脚本start.sh、状态查看脚本status.sh和服务停止脚本stop.sh：

[root@etcd-node1 etcd_workbench]# cat start.sh
#!/bin/bash
base_dir=/srv/etcd_workbench
cd "${base_dir}"
nohup /usr/lib/jvm/java-11-openjdk-11.0.23.0.9-2.el7_9.x86_64/bin/java -jar "${base_dir}"/etcd-workbench-1.1.4.jar &

[root@etcd-node1 etcd_workbench]# cat status.sh
#!/bin/bash
ps -ef|grep -v grep|grep --color=always java|grep --color=always 'etcd-workbench-.*.jar'

[root@etcd-node1 etcd_workbench]# cat stop.sh
#!/bin/bash
ps -ef|grep -v grep|grep java|grep 'etcd-workbench-.*.jar'|awk '{print $2}'|xargs kill -9

[root@etcd-node1 etcd_workbench]#

启动服务：

[root@etcd-node1 etcd_workbench]# ./start.sh
[root@etcd-node1 etcd_workbench]# nohup: appending output to ‘nohup.out’

[root@etcd-node1 etcd_workbench]#
[root@etcd-node1 etcd_workbench]# ./status.sh
root      2449     1 12 22:12 pts/0    00:00:00 /usr/lib/jvm/java-11-openjdk-11.0.23.0.9-2.el7_9.x86_64/bin/java -jar /srv/etcd_workbench/etcd-workbench-1.1.4.jar
[root@etcd-node1 etcd_workbench]#

查看nohup.out日志：

[root@etcd-node1 etcd_workbench]# tail nohup.out
| |__' |      \ ' /     _| |_\/_| |_  _| |_\/_| |_
`.____.'       \_/     |_____||_____||_____||_____|
Powered by JVMM https://github.com/tzfun/jvmm
Framework version: 2.4.2

2025-05-31 22:12:46.270+0800 INFO  org.beifengtz.etcd.server.EtcdServer Load configuration successfully
2025-05-31 22:12:46.553+0800 INFO  org.beifengtz.etcd.server.service.HttpService Please access http://192.168.56.121:8003
2025-05-31 22:12:46.554+0800 INFO  org.beifengtz.etcd.server.service.HttpService Http server service started on 8003 in 180 ms
2025-05-31 22:12:46.556+0800 INFO  org.beifengtz.etcd.server.EtcdServer Etcd workbench version: 1.1.4
2025-05-31 22:12:46.557+0800 INFO  org.beifengtz.etcd.server.EtcdServer Etcd workbench build hash: c18b83c
[root@etcd-node1 etcd_workbench]#

日志中，提示可以通过http://192.168.56.121:8003来访问work-bench UI服务。

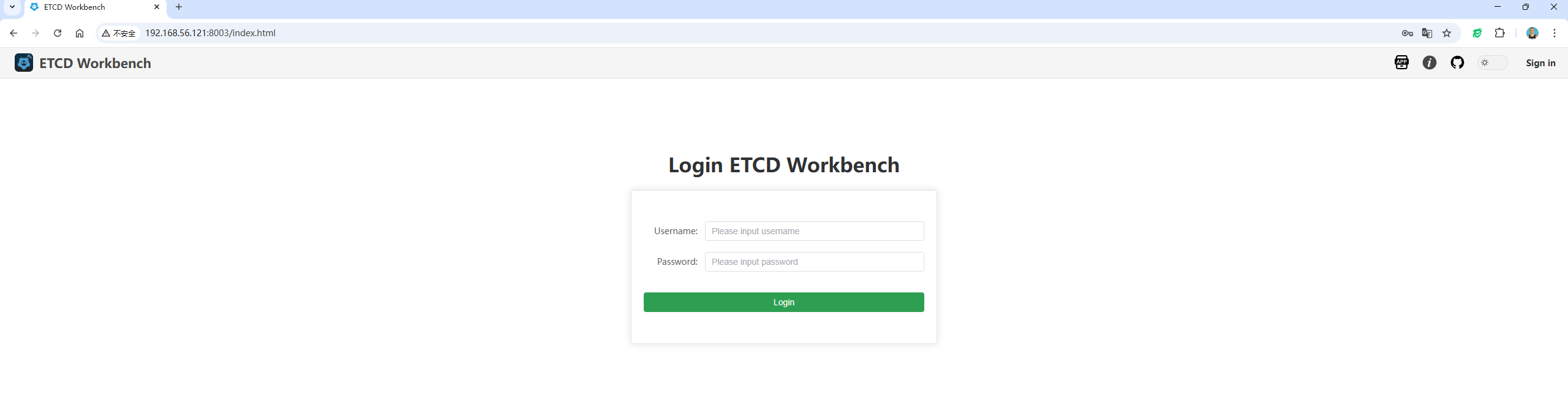

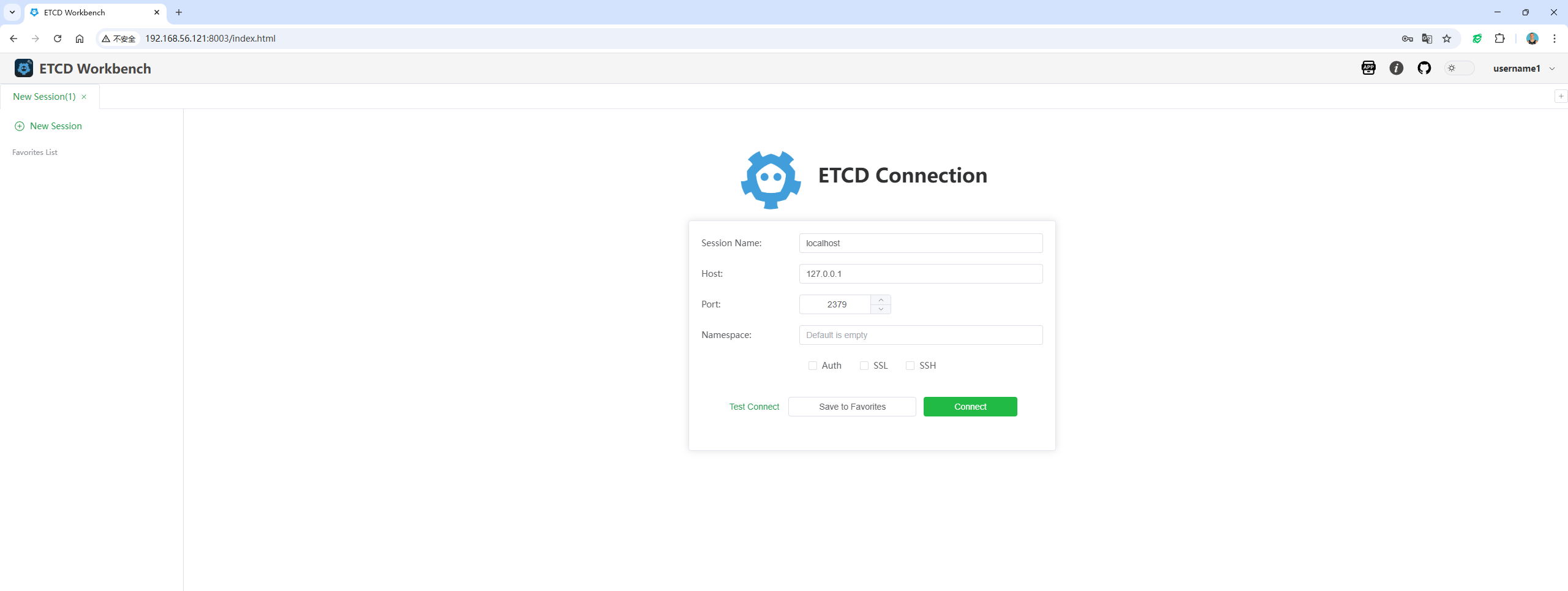

在浏览器中打开该URL地址，可以看到以下效果：

此时，提示需要登陆。此时需要使用etcd-workbench.conf配置文件中定义的用户名和密码登陆。

# 指定用户名和密码
user = username1:password1
user = username2:password2

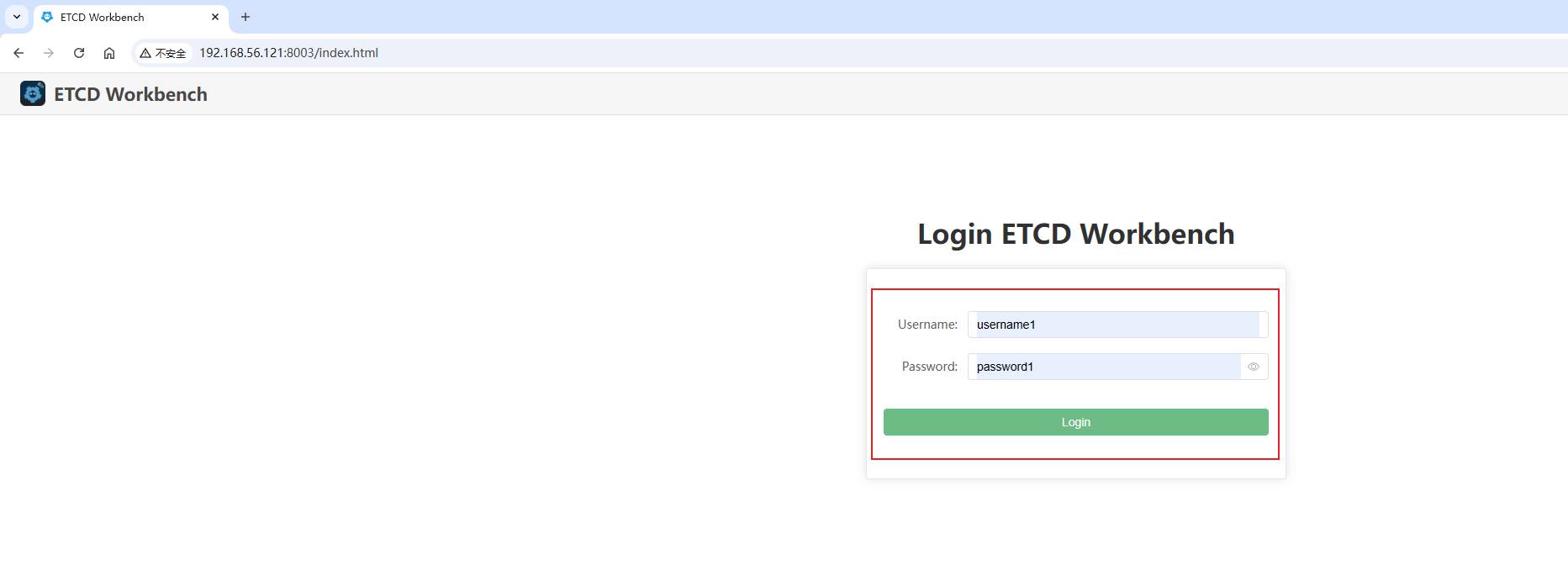

如使用用户名username1和密码password1登陆：

登陆后，效果图如下：

此时看到的效果，与使用桌面app看到的效果是一样的！！

尝试输入Auth和SSL相关信息，具体填写可参考2.1节：

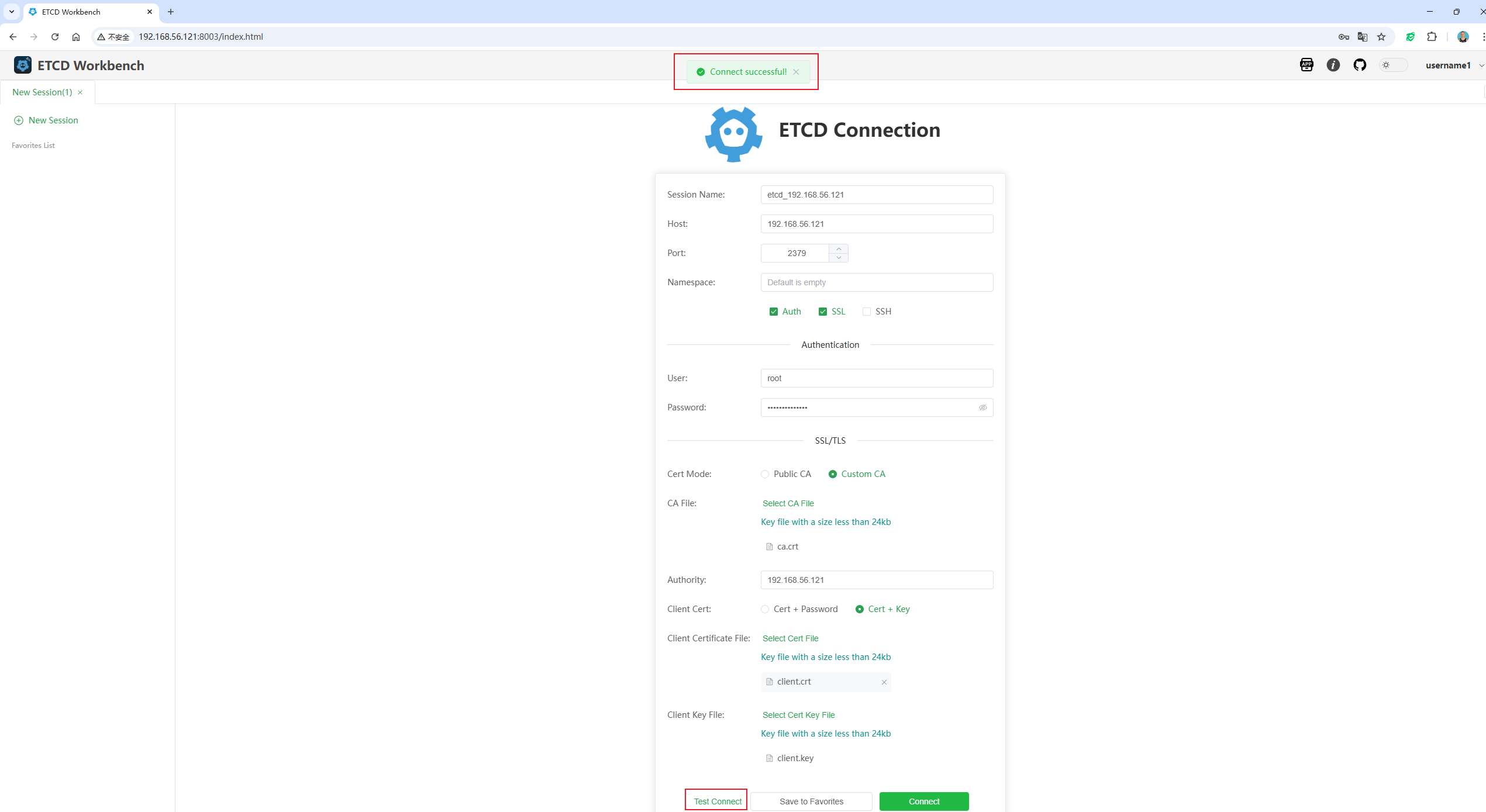

点击Test Connect可以看到连接成功！注意，此时建议将该连接保存到收藏，即点击Save to Favorites，然后再点击Connect连接到ETCD服务器，避免下次登陆需要重新连接！！

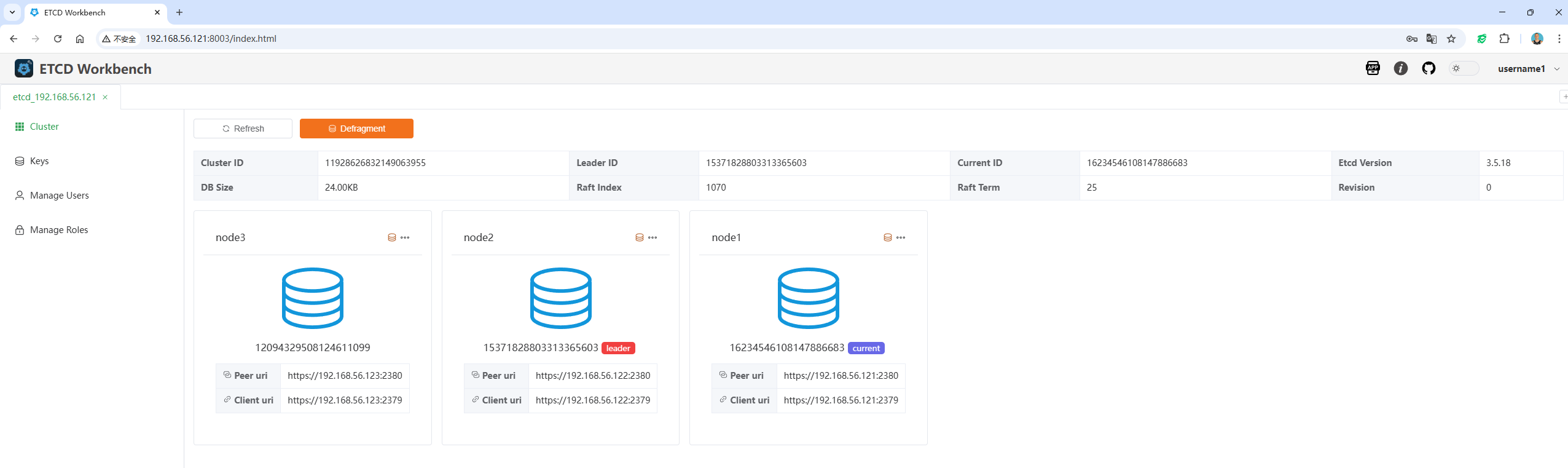

此时，连接上ETCD服务器，但可以看到，功能相对本地桌面App相对来说少一些：

此种方式，如果我像新增一个新的用户登陆到WEB UI，如新增账号username3密码信息：

# 指定用户名和密码
user = username1:password1
user = username2:password2
user = username3:password3

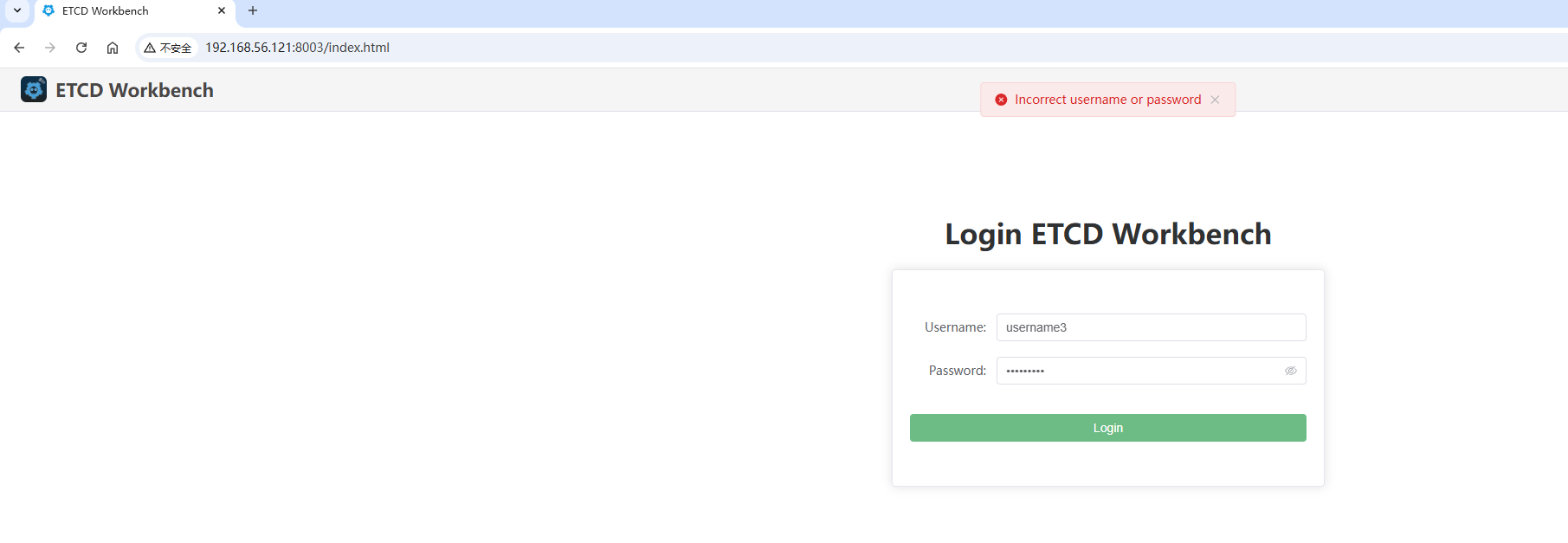

此时使用username3直接登陆，会提示不正确的用户名和密码：

必须要重启etcd-workbench Web服务才能使用新添加的账号登陆：

[root@etcd-node1 etcd_workbench]# ./stop.sh
[root@etcd-node1 etcd_workbench]# ./status.sh
[root@etcd-node1 etcd_workbench]# ./start.sh
[root@etcd-node1 etcd_workbench]# nohup: appending output to ‘nohup.out’

[root@etcd-node1 etcd_workbench]# ./status.sh
root      2561     1 11 22:43 pts/0    00:00:00 /usr/lib/jvm/java-11-openjdk-11.0.23.0.9-2.el7_9.x86_64/bin/java -jar /srv/etcd_workbench/etcd-workbench-1.1.4.jar
[root@etcd-node1 etcd_workbench]#

此时再使用username3账号才能正常登陆！

2.3 SSH Tunnel

SSH 隧道（SSH Tunneling），又称为 SSH 端口转发（SSH Port Forwarding），是一种利用SSH协议为其他协议或网络链接加密的方法。通过SSH隧道，用户可以安全地传输未加密的网络流量，通过远程服务器转发到目标目的地，保证了数据传输的私密性和安全性。

SSH隧道主要有三种类型：

1. 本地端口转发（Local Port Forwarding）: 将本地端口的流量转发到SSH服务器，再由SSH服务器转发到目标服务器。
2. 远程端口转发（Remote Port Forwarding）: 将SSH服务器端口的流量转发到本地计算机，再由本地计算机转发到目标服务器。
3. 动态端口转发（Dynamic Port Forwarding）: 创建一个本地 SOCKS 代理服务器，应用程序通过配置使用这个SOCKS代理，而SSH客户端负责把流量通过SSH连接转发出去。

暂时还不知道如何在etcd workbench中使用SSH隧道，后期待补！！
